汽车通电挡(搞懂纯电动汽车高压上下电时序,再也不用担心意外断电了)
对于纯电动汽车来说,没了电是万万不行的。
可是有了电,也并不是万能的。毕竟想要纯电动汽车跑起来之前还要经过一个高压上电过程。

上电过程可以简单的理解为各部件间开关闭合的通电顺序,标准说法应是上电时序。
在纯电动车中,使用了更多的电子元件作为通电开关,它们根据控制单元的指令,严格遵循开闭的先后顺序即为上电时序。

既然有上电时序、必有下电时序,有正常工作时的上下电时序,也有充电状态下的上下电时序。在进一步了解它们之前,我们必须要知道以下7个概念。

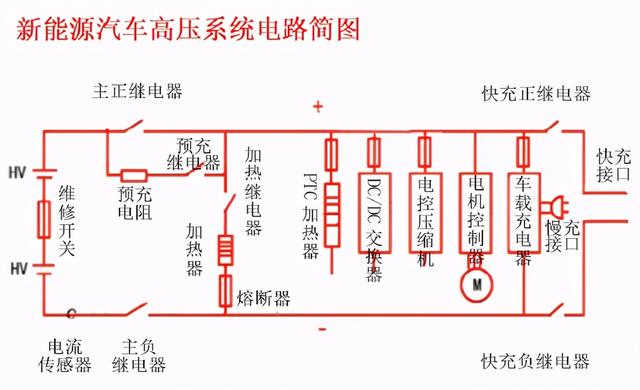

1.母线:高压系统中的主线束。

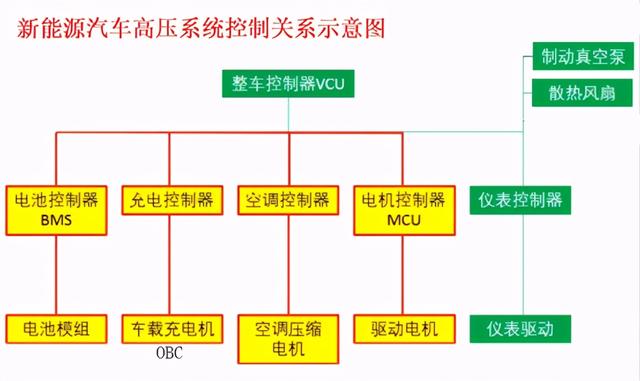

2.VCU:整车控制器。
3.BMS:电池管理系统。

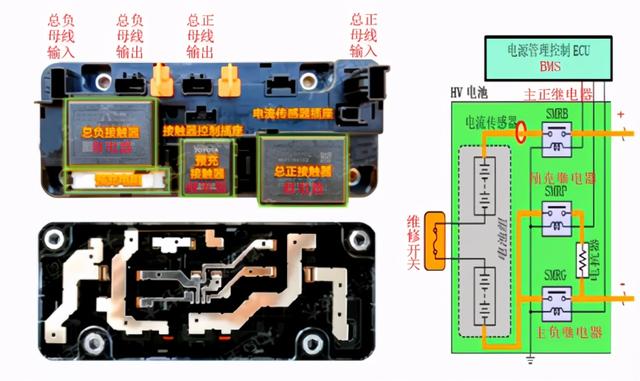

4.主正继电器:高压系统中正极侧的主继电器。
5.主负继电器:高压系统中负极侧的主继电器。
6.预充继电器:控制预充回路的断开、闭合的继电器,即在主继电器工作之前,接通预充电路进行自检。
7.预充电阻:相当于保护电阻,具有限流作用,可有效防止因上电瞬间的大电流损坏高压系统中的其他电子元件。

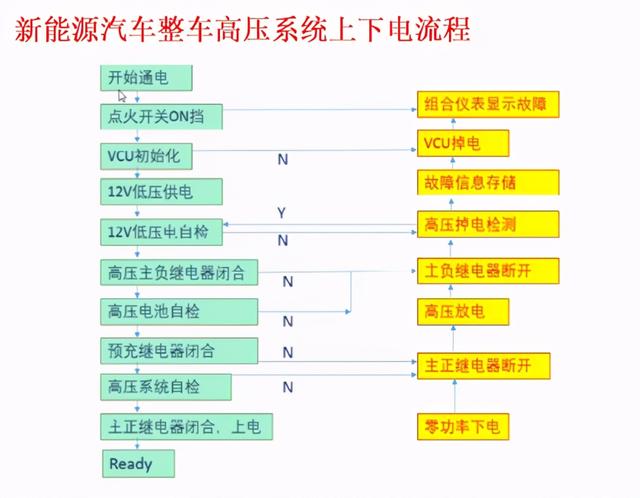

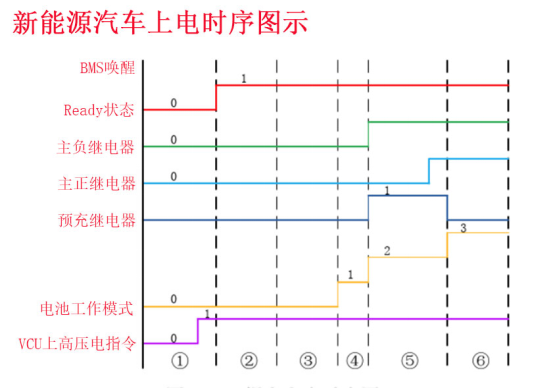

上电时序

1.整车上电后,BMS被唤醒此时高压系统处于Init(初始化)模式。
2. BMS进行自检状态,如果没有故障将反馈Ready(预准备状态)到VCU,检测主负继电器和主正继电器是否粘连。
3.通过检测后等待VCU上电指令,此时由INIT模式切换至Standby(待命)模式。
4.在接收到VCU上高压电指令后,闭合主负、预充继电器进行预充。
5.预充完成后闭合主正继电器,延时100ms后断开预充。预充时间不大于600ms。
6.预充结束后,断开预充继电器,高压上电完成,进入Operationa(运作)模式。

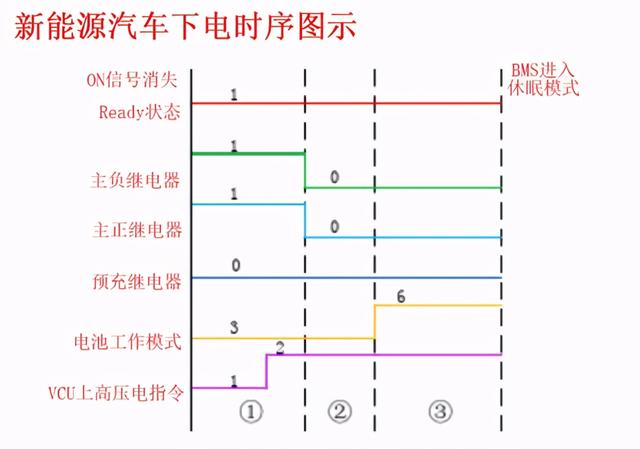

下电时序

1.待ON档消失(持续2s)后,BMS等待VCU下电指令。若15s未收到VCU下电指令,BMS会强制下电休眠。
2.当BMS收到VCU下电指令时,若母线电流小于20A,则先后断开主正继电器和主负继电器。然后判断母线电压,若母线电压下降到断电前电压的10%,BMS将下电指令反馈给VCU,此时进入Powerdown模式。同时BMS发送下电完成指令后500s内进入休眠状态。
3.当BMS收到VCU下电指令时,若母线电流大于20A,BMS则会以5A/100ms的速度逐渐降低最大允许电流到0A。若15s内母线电流仍然大于20A,BMS会强制下电。

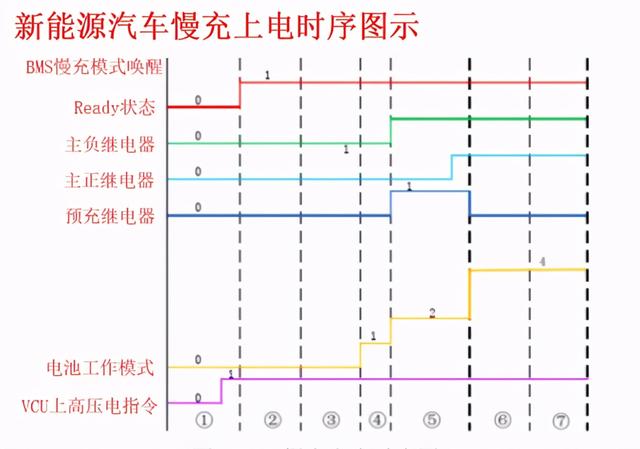

慢充上电时序

1.BMS接收到OBC(车载充电器)的充电唤醒信号且检测到OBC发出的CC、CP信号均为连接状态时,BMS进入充电模式。
同时接收VCU上高压指令后且自检通过,BMS先后闭合主负继电器、预充继电器,当预充电压与母线电压差值在±15V时闭合正继电器,然后断开预充继电器。最后BMS发送需求电流和需求电压给OBC。
2.当电充满后,BMS会发送充电完成指令,并断开主继电器。若此后不进入休眠状态则不再响应VCU的上电指令。
3.当断开充电枪时,OBC会断开BMS的唤醒信号。同时BMS在检测到充电唤醒消失后,先将充电电流降为0,然后自己再进入睡眠状态。
4.在充电过程中,若检测到OBC的二级以上故障,BMS会主动终止充电。此时充电枪CC/CP信号未连接到BMS,只连接到OBC。
5.当BMS检测到自身故障或OBC发出的三级故障或充满或充电过程中CC/CP/唤醒信号消失,则请求电流值为0,充电机模式为NO OUTPUT(无输出模式)。

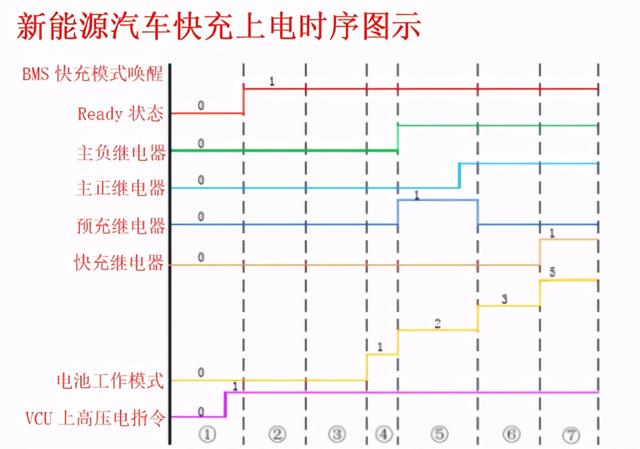

快充上电时序

1.BMS接收到OBC的充电唤醒信号且检测到OBC发动的CC、CP信号均为连接状态时,BMS进入充电模式。
同时接收VCU上高压指令后且自检通过,BMS先后闭合主负继电器、预充继电器,当预充电压与母线电压差值在±15V时闭合正继电器,然后断开预充继电器。最后BMS发送需求电流和需求电压给OBC。
2.BMS会先以每3s增加0.05C的速度给定充电电流,然后等待响应电流,如果响应电流未达到给定值,则等待给定电流以防止充电桩响应电流超调。
3.为兼容快充充电桩,BMS将充电开始前的绝缘检测,放在了充电过程中。其目的是为了防止充电桩在未完成绝缘检测时发生发电而导致BMS绝缘误报现象的发生。
4.只要插入充电桩,BMS都应置位充电插头处于连接状态,但只有CC、CP同时有效或CC2有效时才允许进入充电模式。
5.当BMS连续15s未接收到VCU CAN总线的指令信息,则认定为通讯超时,此时BMS将执行下电命令。
首先以5A/100ms的步长速率将充电电流逐渐减小至0,然后断开主继电器。该故障为可恢复故障,即当通讯恢复时,BMS恢复正常通信,但不再接通主继电器,故障等级为三级。
文章到此就结束了,你看明白了吗?
-
